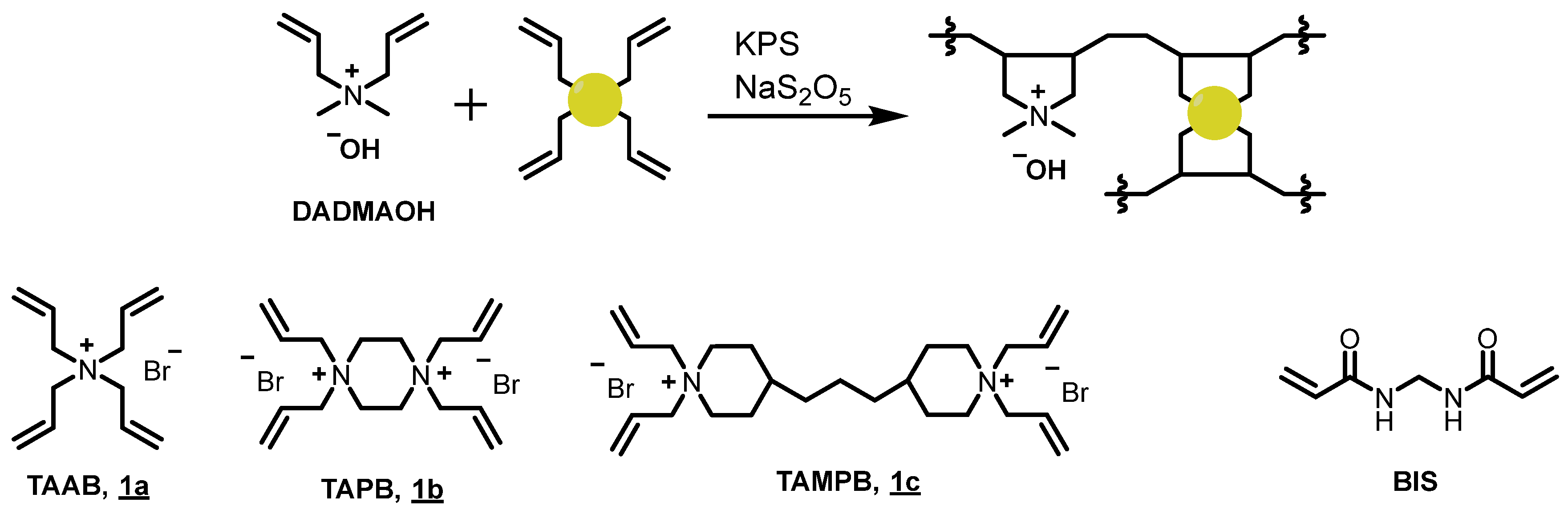

Im Rahmen unserer Arbeiten zu hochalkalischen Diallyldimethylammoniumhydroxid-(DADMAOH)-Hydrogelen zur Instandsetzung von mineralischen Baustoffen haben T. Mrohs und O. Weichold die Beständigkeit der vier oben gezeigten Vernetzer untersucht. Klassische Amide wie N,N′-Methylenbisacrylamid (BIS) zersetzen sich durch langsame Hydrolyse, was zur Verflüssigung der Gele führt. Überraschend schnell zersetzt sich N,N,N′,N′-Tetraallylpiperaziniumdibromid (1b) aufgrund chemischer Instabilitäten. Dagegen zeigen Hydrogele mit Tetraallylammoniumbromid (1a) oder N,N,N′,N′-Tetraallyltrimethylendipiperidindibromid (1c) selbst nach 28 Tagen bei 60 °C keine Spuren von Abbauprodukten. Dies entspricht einer Haltbarkeit von über 15 Monaten bei Raumtemperatur – ausreichend für Anwendungen wie Realkalisation oder Chloridextraktion. Diese Ergebnisse zeigen, dass solche innovativen Materialien ideal für langlebige Bauanwendungen sind.
T. B. Mrohs, O. Weichold
Hydrolytic Stability of Crosslinked, Highly Alkaline Diallyldimethylammonium Hydroxide Hydrogels
Gels 2022, 8, 669. https://doi.org/10.3390/gels8100669
Schreibe einen Kommentar
